Apabila peranti elektronik menjadi lebih kecil manakala ketumpatan kuasa terus meningkat, bahan antara komponen penjana haba dan laluan penyejukannya menjadi semakin penting. Kekonduksian haba yang tinggi sahaja tidak mencukupi. Jurutera juga memerlukan penebat elektrik, pengembangan haba terkawal, kestabilan mekanikal, rintangan kimia, dan prestasi yang boleh dipercayai melalui perubahan suhu yang berulang. Keperluan gabungan ini menjelaskan mengapa seramik termaju semakin dipertimbangkan untuk menuntut antara muka haba dan elektrik.
Seramik Aluminium Nitridaialah seramik teknikal termaju yang dinilai untuk gabungan kekonduksian haba yang tinggi dan penebat elektrik. Tidak seperti logam konduktif elektrik yang mengeluarkan haba tetapi memerlukan penebat tambahan, AlN padat boleh menyediakan platform seramik langsung untuk penyebaran haba sambil mengekalkan pemisahan dielektrik. Pekali pengembangan haba yang agak rendah juga menjadikannya serasi dengan bahan semikonduktor seperti silikon. Ciri-ciri ini menyokong aplikasi dalam elektronik berkuasa tinggi, peralatan semikonduktor, sistem laser, pakej LED, modul kuasa, komponen gelombang mikro dan struktur terma khusus. Proses pemilihan praktikal mesti mempertimbangkan kekonduksian terma, ketulenan, tingkah laku dielektrik, geometri, kemasan permukaan, toleransi dimensi, pelogatan, kaedah penyambungan, suhu operasi, dan laluan terma sebenar pemasangan siap.
Jadual Kandungan
Lompat ke bahagianPilih bahagian di bawah untuk beralih terus ke topik.
- Apakah Bahan dan Mengapa Ia Penting?
- Bagaimanakah Kekonduksian Terma Menyokong Pengurusan Haba?
- Bagaimanakah Penebat Elektrik Meningkatkan Reka Bentuk Komponen?
- Mengapa Keserasian Pengembangan Terma Penting?
- Bagaimanakah Bahan Dihasilkan dan Dipadatkan?
- Faktor Bahan manakah yang Mengawal Prestasi Akhir?
- Bentuk dan Geometri Yang manakah Digunakan dalam Kejuruteraan?
- Di manakah Ia Digunakan dalam Elektronik Lanjutan?
- Bagaimana Ia Berbanding Dengan Seramik Teknikal Lain?
- Bagaimanakah Jurutera Harus Menentukan Bahan?
- Soalan Lazim
Apakah Bahan dan Mengapa Ia Penting?
Aluminium nitrida ialah seramik teknikal bukan oksida yang terbentuk daripada aluminium dan nitrogen. Struktur kristalnya dan ikatan atom yang kuat memberikannya gabungan ciri terma, elektrik, mekanikal dan kimia yang tersendiri. Bahan ini amat berharga apabila komponen mesti mengalirkan haba dengan cekap tanpa menjadi konduktor elektrik.
Dalam laluan terma konvensional, pereka sering menganggap penyebar haba dan penebat sebagai fungsi berasingan. Plat logam boleh menyebarkan haba dengan cepat, manakala lapisan seramik polimer atau oksida menyediakan pengasingan elektrik. Setiap antara muka tambahan memperkenalkan rintangan haba, kerumitan mekanikal atau titik kegagalan lain yang berpotensi. Komponen AlN padat boleh menggabungkan beberapa fungsi dalam satu lapisan kejuruteraan, memudahkan seni bina pemasangan kuasa dan semikonduktor tertentu.
Pengangkutan terma berasaskan kekisi tinggi membolehkan haba berpindah dari tempat panas setempat dan ke arah sink haba atau antara muka penyejukan.
Kerintangan elektrik yang tinggi membolehkan kesan konduktif dan komponen berkuasa kekal terpencil secara elektrik daripada struktur sokongan.
Pekali pengembangan haba yang rendah membantu mengurangkan tekanan apabila komponen seramik dicantumkan dengan bahan semikonduktor dan logam.
Oleh itu, kepentingan praktikal bahan datang daripada interaksi sifatnya dan bukannya spesifikasi tajuk tunggal. Untuk peranti berkuasa tinggi, substrat dengan prestasi terma yang kuat tetapi kestabilan dimensi yang lemah boleh menimbulkan masalah kebolehpercayaan. Seramik dengan penebat yang sangat baik tetapi penyebaran haba yang tidak mencukupi mungkin membenarkan suhu simpang komponen elektronik meningkat. Pemilihan bahan mesti mempertimbangkan sistem haba dan elektrik yang lengkap dan bukannya satu nombor terpencil.
Bagaimanakah Kekonduksian Terma Menyokong Pengurusan Haba?
Kekonduksian terma menerangkan betapa berkesannya haba bergerak melalui bahan di bawah kecerunan suhu. Dalam elektronik berkuasa tinggi, sifat ini secara langsung mempengaruhi kepantasan haba boleh berpindah dari acuan semikonduktor, peranti kuasa, laser, LED atau komponen penjana haba yang lain.
AlN padat sering dihasilkan dengan kekonduksian terma dalam julat anggaran 140 hingga 230 W/m·K, bergantung pada ketulenan, struktur mikro, keadaan pemprosesan dan gred produk. Gred kekonduksian yang lebih tinggi boleh direka bentuk apabila aplikasi memerlukan penyebaran haba yang lebih cekap. Prestasi sebenar hendaklah sentiasa dinilai menggunakan nilai yang dinyatakan pengeluar untuk gred bahan dan geometri yang ditentukan.
Mengapa penyebaran haba lebih rumit daripada kekonduksian
Nilai kekonduksian yang tinggi tidak menjamin suhu rendah secara automatik pada peranti aktif. Jumlah laluan terma mungkin termasuk dadu semikonduktor, lapisan ikatan, substrat seramik, pemetaan, bahan antara muka terma, plat asas, sink haba dan medium penyejukan. Setiap antara muka menambah rintangan. Oleh itu, substrat seramik yang direka dengan baik berfungsi sebagai salah satu bahagian rangkaian terma yang direka bentuk.
Geometri juga penting. Lapisan seramik nipis boleh mengurangkan jarak pengaliran, tetapi ia mesti memenuhi penebat voltan, kekuatan mekanikal, pengendalian dan keperluan penyambung. Bahagian yang lebih tebal boleh meningkatkan jarak elektrik dan keteguhan mekanikal sambil menambah rintangan haba. Jurutera mesti mengimbangi keperluan ini dan bukannya mengoptimumkan satu pembolehubah secara bebas.
| Harta benda | Julat Kejuruteraan Biasa | Mengapa Ia Penting | Pertimbangan Reka Bentuk |
|---|---|---|---|
| Kekonduksian Terma | lebih kurang 140–230 W/m·K | Menggerakkan haba melalui seramik | Gunakan nilai ujian khusus gred |
| Pekali Pengembangan Terma | lebih kurang 4.0–4.7 × 10−6/K | Mengawal perubahan dimensi dengan suhu | Bandingkan dengan acuan, kuprum, aluminium dan lapisan penyambung |
| Pemalar Dielektrik | Biasanya sekitar 8–9 | Mempengaruhi tingkah laku elektrik dan RF | Semak keadaan kekerapan dan suhu |
| Ketumpatan | lebih kurang 3.26 g/cm³ | Mempengaruhi jisim komponen dan reka bentuk struktur | Pertimbangkan keliangan dan ketumpatan tersinter akhir |
| Kerintangan Elektrik | Sangat tinggi untuk gred penebat padat | Menyokong pengasingan elektrik | Sahkan keperluan penebat di bawah keadaan sebenar |
Nilai yang ditunjukkan ialah julat kejuruteraan am dan bukannya spesifikasi universal. Gred pengeluaran boleh berbeza mengikut ketulenan, bahan tambahan, laluan pemprosesan, ketumpatan, dimensi dan keadaan ujian.
Kekonduksian terma juga boleh berubah apabila suhu meningkat. Untuk reka bentuk terma yang realistik, jurutera harus menggunakan data bahan bergantung kepada suhu apabila tersedia dan bukannya menganggap bahawa nilai suhu bilik kekal malar sepanjang julat operasi.
Bagaimanakah Penebat Elektrik Meningkatkan Reka Bentuk Komponen?
Elektronik kuasa selalunya memerlukan dua fungsi yang nampaknya bertentangan: substrat mesti mengeluarkan haba dengan berkesan sambil menghalang arus elektrik yang tidak diingini daripada mengalir ke dalam struktur jiran. Logam memberikan pengaliran haba yang sangat baik tetapi konduktif elektrik. Banyak seramik kejuruteraan menyelesaikan masalah penebat, tetapi tidak semuanya menawarkan kekonduksian terma yang cukup tinggi untuk ketumpatan kuasa moden.
Kerintangan elektrik yang tinggi bagi AlN padat membolehkan litar konduktif dipasang atau dilogamkan pada badan penebat seramik. Ini adalah salah satu sebab substrat seramik digunakan dalam modul semikonduktor kuasa, pemasangan LED, pakej laser dan struktur elektronik khusus.
Pengasingan elektrik tanpa mewujudkan penghalang haba yang besar
Dalam timbunan terma berbilang lapisan konvensional, penebat boleh menjadi faktor pengehad dalam pemindahan haba. Bahan penebat elektrik dengan kekonduksian haba yang rendah boleh melindungi litar secara elektrik semasa memerangkap haba dekat dengan peranti aktif. Seramik konduktif terma mengurangkan kompromi ini dengan membenarkan haba bergerak melalui badan penebat.
Tingkah laku dielektrik juga penting
Penebat elektrik tidak ditakrifkan hanya oleh kerintangan. Pereka bentuk juga boleh menilai pemalar dielektrik, kehilangan dielektrik, kekuatan pecahan, kebocoran permukaan, jarak rayapan, dan kesan suhu atau kelembapan pada tingkah laku elektrik.
Untuk sistem frekuensi tinggi, sifat dielektrik boleh mempengaruhi impedans, integriti isyarat, kapasitansi parasit dan kehilangan RF. Untuk sistem voltan tinggi, ketebalan fizikal dan reka bentuk permukaan menjadi sangat penting. Bahan boleh mempunyai sifat penebat intrinsik yang kuat manakala komponen siap masih memerlukan jarak yang teliti dan kejuruteraan permukaan.
Pengasingan elektrik membolehkan konduktor logam dan peranti kuasa beroperasi pada platform seramik penebat semasa haba bergerak melalui substrat.
Tingkah laku dielektrik terkawal boleh menyokong prestasi elektrik yang stabil di mana kemuatan parasit dan kehilangan dielektrik perlu diuruskan.
Mengapa Keserasian Pengembangan Terma Penting?
Setiap bahan berubah dimensi apabila suhunya berubah. Dalam pakej elektronik berbilang lapisan, bahan yang berbeza berkembang pada kadar yang berbeza. Jika perbezaan ini besar, pemanasan dan penyejukan berulang boleh menghasilkan tekanan mekanikal pada antara muka.
Pekali pengembangan haba AlN padat adalah hampir dengan silikon, biasanya sekitar 4.0 hingga 4.7 × 10−6/K untuk gred kejuruteraan biasa. Keserasian relatif ini amat berharga dalam pembungkusan semikonduktor kerana ketidakpadanan pengembangan terma yang berlebihan boleh menyumbang kepada lengkokan, tegasan antara muka, keretakan atau penepian semasa kitaran haba.
Mengapa kitaran haba patut diberi perhatian khusus
Sistem elektronik jarang kekal pada satu suhu. Modul kuasa mungkin berulang kali bergerak antara melahu, beban sederhana, beban puncak dan penutupan. Pakej laser mungkin mengalami tempoh permulaan dan penyejukan yang berulang. Peralatan pengeluaran semikonduktor boleh terdedah kepada suhu proses diikuti dengan fasa penyejukan.
Setiap kitaran haba mencipta pengembangan dan pengecutan. Apabila bahan diikat bersama, antara muka mesti menampung pergerakan relatifnya. Pemadanan terma pengembangan tidak menghilangkan tekanan sepenuhnya, tetapi ia boleh mengurangkan satu sumber penting ketidakpadanan mekanikal.
Gandingan bahan harus dinilai sebagai satu sistem
Seramik hanya satu lapisan dalam pemasangan. Kuprum, aluminium, silikon, pateri, penyambung pateri, sistem pelogalan dan bahan antara muka terma semuanya boleh menyumbang kepada jumlah tekanan. Oleh itu, jurutera harus membandingkan pekali pengembangan timbunan bahan lengkap daripada menilai seramik secara berasingan.
- Bandingkan nilai CTE merentas pemasangan lengkap dan bukannya antara dua bahan sahaja.
- Nilaikan suhu kitaran haba, masa tinggal dan kiraan kitaran.
- Pertimbangkan ketebalan dan geometri kerana kekakuan mempengaruhi taburan tegasan.
- Semak kaedah penyambungan dan pengetatan untuk had terma mereka sendiri.
- Gunakan keadaan pemasangan sebenar untuk pengesahan kebolehpercayaan mekanikal.
Bagaimanakah Bahan Dihasilkan dan Dipadatkan?
Prestasi seramik canggih sangat bergantung pada laluan pembuatannya. Kekonduksian terma yang tinggi sukar diperoleh jika jasad akhir mengandungi keliangan yang berlebihan, fasa kekotoran yang tidak menguntungkan, atau kecacatan mikrostruktur yang menyerakkan fonon pembawa haba.
Penyediaan serbuk
Pengeluaran bermula dengan serbuk aluminium nitrida yang dipilih untuk ciri ketulenan dan zarah yang sesuai. Kualiti serbuk mempengaruhi tingkah laku pembungkusan, tindak balas pensinteran, perkembangan bijirin, dan sifat elektrik dan haba akhir seramik.
Pembentukan dan pemesinan hijau
Bergantung pada reka bentuk komponen, serbuk mungkin dibentuk oleh proses seperti tuangan pita, menekan, pengacuan suntikan, atau kaedah membentuk seramik yang lain. Substrat nipis boleh memerlukan pembentukan terkawal terutamanya kerana bahagian akhir mesti mengekalkan kerataan dan kestabilan dimensi selepas menembak.
Pensinteran dan ketumpatan
Aluminium nitrida mempunyai ikatan kovalen yang kuat, yang menjadikan ketumpatan lebih menuntut daripada beberapa seramik oksida konvensional. Alat pensinteran boleh diperkenalkan untuk menggalakkan ketumpatan dan mengawal fasa sempadan butiran. Suhu pemprosesan, atmosfera, kimia serbuk, sistem aditif, dan jadual pembakaran semuanya mempengaruhi struktur mikro akhir.
- Penyaman serbuk:Serbuk seramik mentah disediakan untuk pengedaran zarah yang konsisten, ketulenan, dan tingkah laku pembentukan.
- Membentuk:Serbuk dibentuk menjadi badan hijau sepadan dengan geometri komponen yang diperlukan.
- Pensinteran terkawal:Pemprosesan terma memadatkan badan dan membangunkan struktur bijian yang diperlukan.
- Kemasan:Permukaan mungkin dikisar, digilap, dilap, digerudi, dipotong atau diproses mengikut keperluan reka bentuk.
- Pemeriksaan:Dimensi, kualiti permukaan, tingkah laku elektrik, sifat terma dan ciri lain yang ditentukan pelanggan boleh dinilai.
Pemesinan selepas pensinteran memerlukan perkakas berasaskan berlian atau alat khusus lain yang sesuai kerana seramik termaju adalah keras dan rapuh. Oleh itu, peringkat reka bentuk harus mengambil kira toleransi yang boleh dicapai, jejari sudut, geometri lubang, kemasan permukaan dan potensi kerosakan tepi.
Faktor Bahan manakah yang Mengawal Prestasi Akhir?
Dua komponen yang dibuat daripada bahan nominal yang sama boleh berprestasi berbeza kerana sejarah pemprosesan adalah berbeza. Kekonduksian terma, kekuatan, kelakuan dielektrik dan kestabilan dimensi dipengaruhi oleh struktur butiran, keliangan, tahap kekotoran, kimia aditif dan keadaan pensinteran.
Kesucian dan kesan berkaitan oksigen
Oksigen merupakan pertimbangan penting dalam pemprosesan AlN kerana kecacatan berkaitan oksigen dan fasa sekunder boleh menjejaskan tingkah laku kekisi dan pengangkutan terma. Kandungan kekotoran yang berlebihan boleh mengurangkan kekonduksian terma, itulah sebabnya gred berprestasi tinggi memerlukan kawalan serbuk dan ketumpatan yang teliti.
Keliangan
Liang dalaman mengganggu laluan pemindahan haba berterusan dan boleh mengurangkan kekuatan mekanikal. Untuk aplikasi terma yang menuntut, ketumpatan relatif yang tinggi adalah ciri kualiti yang penting.
Pertumbuhan bijirin dan sempadan bijian
Haba dalam seramik kristal diangkut terutamanya melalui getaran kekisi. Kecacatan, kekotoran, sempadan butiran dan fasa sekunder tertentu boleh menyerakkan getaran ini. Kawalan struktur mikro adalah penting kepada pembangunan gred kekonduksian tinggi.
Keadaan permukaan
Kemasan permukaan boleh mempengaruhi kualiti cantuman, pengetatan, rintangan sentuhan, ketepatan dimensi dan ketekalan pemasangan. Substrat haba bukan sekadar bahan pukal; antara mukanya adalah sebahagian daripada persamaan prestasi akhir.
Kekonduksian terma, sifat dielektrik, ketumpatan, kekuatan, dan pengembangan terma menentukan bagaimana seramik bertindak sebagai badan bahan.
Kerataan, kekasaran, metalisasi, kualiti cantuman, kawasan sentuhan dan toleransi dimensi menentukan keberkesanan seramik dalam pemasangan siap.
Perbezaan ini penting semasa penilaian pembekal. Nilai lembaran data menerangkan bahan atau spesimen ujian, tetapi komponen yang dipasang boleh berkelakuan berbeza kerana antara muka dan geometri mempengaruhi jumlah laluan haba dan elektrik.
Bentuk dan Geometri Yang manakah Digunakan dalam Kejuruteraan?
Komponen seramik teknikal boleh dihasilkan dalam beberapa geometri bergantung pada laluan haba, susun atur elektrik, kaedah penyambungan, dan ruang pemasangan yang tersedia. Bentuk yang paling sesuai ditentukan oleh pemasangan dan bukannya oleh sifat material sahaja.
Plat seramik rata menyediakan asas untuk pemetaan, susun atur litar, modul kuasa, peranti semikonduktor dan pemasangan penyebaran haba.
Cadar nipis atau bahagian seperti cakera boleh menyokong laluan terma padat, struktur penderia, lapisan penebat dan pemasangan elektronik khusus.
Lubang tersuai, slot, tangga, alur dan ciri pelekap boleh digabungkan apabila geometri rata standard tidak mencukupi.
Pemilihan ketebalan
Ketebalan mempengaruhi rintangan haba, kekuatan dielektrik, kekakuan, kestabilan dimensi, dan pengendalian mekanikal. Komponen yang lebih nipis boleh memendekkan jarak pengaliran, manakala komponen yang lebih tebal boleh memberikan pemisahan fizikal atau sokongan struktur yang lebih besar.
Kerataan dan toleransi
Pemasangan terma dan elektrik selalunya bergantung pada sentuhan rapat antara berbilang lapisan. Lengkungan atau ketidaksamaan yang berlebihan boleh mengurangkan kawasan sentuhan berkesan dan meningkatkan rintangan haba tempatan. Oleh itu, keperluan kerataan harus diwujudkan bersama kemasan permukaan dan toleransi dimensi.
Ciri lubang, slot dan tepi
Geometri mengubah kepekatan tegasan. Lubang kecil, sudut dalaman yang tajam, rusuk yang sempit, dan perubahan ketebalan yang mendadak boleh menghasilkan kepekatan tegasan setempat dalam seramik yang rapuh. Peralihan bulat dan dimensi ciri yang sesuai boleh meningkatkan kebolehkilangan dan mengurangkan risiko mekanikal yang tidak perlu.
Untuk komponen tersuai, hasil terbaik biasanya datang daripada mempertimbangkan kebolehkilangan semasa peringkat reka bentuk terawal. Lukisan yang hanya menentukan dimensi keseluruhan mungkin tidak mentakrifkan maklumat yang mencukupi untuk pengeluaran yang boleh dipercayai. Kerataan, kekasaran, keadaan tepi, toleransi lubang, chamfer, gred bahan dan keperluan ujian semuanya mungkin perlu didokumenkan.
Di manakah Ia Digunakan dalam Elektronik Lanjutan?
Gabungan kekonduksian terma, penebat elektrik, kestabilan kimia dan keserasian pengembangan haba menyokong pelbagai aplikasi yang menuntut. Keperluan biasa ialah keperluan untuk mengawal haba tanpa mengorbankan pemisahan elektrik atau kestabilan dimensi.
1. Modul semikonduktor kuasa
Transistor kuasa, diod, peranti pintu bertebat dan komponen pensuisan lain menghasilkan haba setempat yang besar. Substrat seramik boleh menyediakan pengasingan elektrik antara kawasan litar berlogam dan struktur penyejukan asas sambil menghantar haba ke arah sink haba.
2. LED dan sistem pencahayaan berintensiti tinggi
LED keluaran tinggi menukar sebahagian daripada input elektriknya kepada haba. Apabila suhu simpang meningkat secara berlebihan, output optik, kebolehpercayaan dan kestabilan operasi boleh terjejas. Substrat penebat konduktif haba boleh membantu mengalihkan haba dari kawasan aktif.
3. Komponen komunikasi laser dan optik
Diod laser dan pemancar optik boleh menjadi sensitif kepada suhu kerana panjang gelombang, kestabilan output dan hayat peranti mungkin bergantung pada keadaan terma. Pakej dan submount seramik menyediakan platform mekanikal dan haba terkawal di sekeliling komponen ini.
4. Peralatan pembuatan semikonduktor
Peralatan pemprosesan semikonduktor sering menggabungkan haba, kuasa elektrik, persekitaran vakum, keadaan proses menghakis dan keperluan dimensi yang ketat. Komponen berasaskan AlN boleh digunakan di mana pengurusan haba dan penebat elektrik kedua-duanya diperlukan.
5. Sistem frekuensi tinggi dan RF
Komponen gelombang mikro dan RF boleh menjana haba sementara juga memerlukan tingkah laku dielektrik yang boleh diramal. Pemilihan bahan mesti mengambil kira pemalar dielektrik, ciri kehilangan, kekerapan operasi, suhu, dan geometri litar dan bukannya kekonduksian terma sahaja.

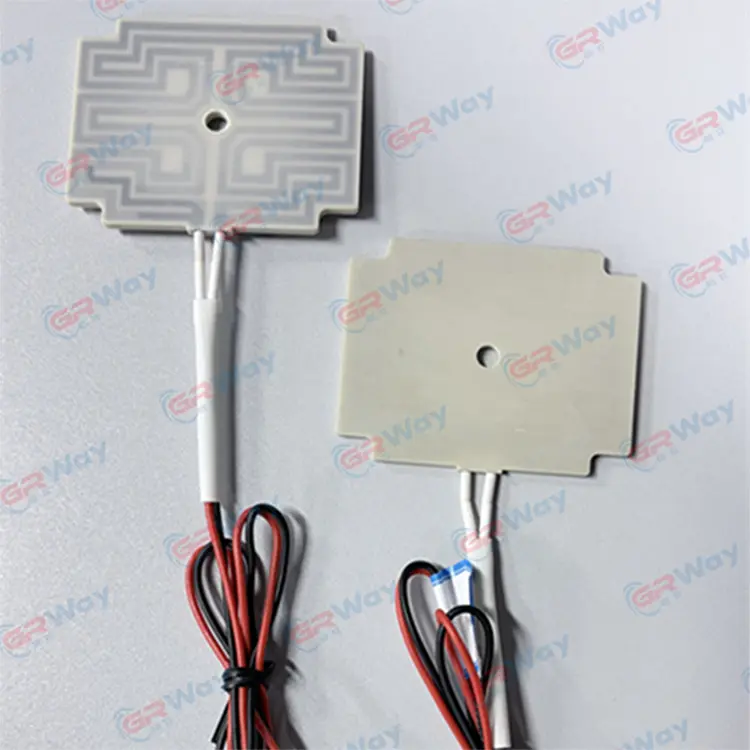

6. Pemanasan ketepatan dan struktur terma
Sesetengah pemasangan seramik termaju menggunakan AlN sebagai platform struktur cekap haba untuk elemen pemanasan dan sistem sensitif suhu. Dalam reka bentuk sedemikian, haba harus bergerak dalam arah terkawal manakala komponen aktif elektrik kekal diasingkan dengan sewajarnya.
7. Peralatan perubatan dan analisis
Peranti analitikal dan perubatan mungkin memerlukan struktur terma padat, penebat elektrik, kestabilan dimensi dan rintangan terhadap persekitaran operasi yang mencabar. Gred seramik tertentu mesti dipadankan dengan suhu, pendedahan kimia, kebersihan dan keperluan elektrik.
- Sistem pensuisan dan penukaran kuasa tinggi
- Pakej LED dan optoelektronik
- Diod laser dan pakej komunikasi optik
- Peralatan proses semikonduktor
- Perhimpunan elektronik RF dan gelombang mikro
- Struktur pemanasan seramik khusus
- Peralatan elektronik perubatan, analitikal dan ketepatan
Bagaimana Ia Berbanding Dengan Seramik Teknikal Lain?
Tiada bahan seramik yang unggul secara universal untuk setiap aplikasi. Jurutera biasanya membandingkan kekonduksian terma, ciri dielektrik, kekuatan mekanikal, tingkah laku patah, pengembangan haba, kestabilan kimia, keperluan pemprosesan, dan permintaan pemasangan siap.
Alumina
Alumina digunakan secara meluas kerana ia menawarkan gabungan matang penebat elektrik, kekuatan mekanikal, kestabilan kimia, dan kaedah pemprosesan yang mantap. Kekonduksian termanya secara amnya lebih rendah daripada gred AlN berkekonduksian tinggi, menjadikan AlN menarik apabila rintangan haba menjadi kekangan reka bentuk yang lebih kritikal.
Silikon Nitrida
Silikon nitrida terkenal dengan keliatan mekanikal yang tinggi, rintangan kejutan haba yang kuat, dan kestabilan suhu tinggi yang baik. Ia boleh diutamakan dalam aplikasi di mana rintangan patah dan prestasi struktur amat penting, manakala AlN sering dipilih apabila penebat elektrik dan kekonduksian terma yang tinggi mesti digabungkan.
Berilium Oksida
Berilium oksida juga memberikan kekonduksian terma yang tinggi dengan penebat elektrik, tetapi penggunaannya memerlukan kawalan yang ketat kerana habuk yang mengandungi berilium berbahaya semasa pemprosesan. Keperluan aplikasi dan syarat keselamatan pembuatan perlu dipertimbangkan dengan teliti.
Penyelesaian Berasaskan AlN
AlN amat berguna apabila pereka bentuk memerlukan keseimbangan pengaliran haba yang kuat, penebat elektrik, pengembangan haba yang rendah dan kestabilan kimia dalam struktur seramik padat.
Oleh itu, perbandingan yang paling berguna adalah khusus aplikasi. Jika keperluan utama ialah penebat elektrik pada beban haba sederhana, beberapa seramik mungkin sesuai. Apabila ketumpatan haba meningkat dan rintangan haba menjadi isu reka bentuk utama, kekonduksian terma mungkin menerima berat yang lebih besar. Apabila ikatan terus kepada silikon terlibat, hubungan pengembangan haba menjadi satu lagi faktor utama.
Bagaimanakah Jurutera Harus Menentukan Bahan?
Spesifikasi seramik yang berguna harus menerangkan keperluan prestasi yang lengkap dan bukannya hanya menamakan bahan tersebut. Ini membantu mengurangkan kekaburan semasa pengeluaran dan menjadikan perbandingan pembekal-ke-pembekal lebih bermakna.
Mulakan dengan keperluan haba
Tentukan kuasa peranti maksimum, penjanaan haba yang dijangka, suhu yang dibenarkan, laluan haba, bahan antara muka dan konfigurasi penyejukan. Gred kekonduksian yang tinggi mungkin tidak menyelesaikan masalah haba jika rintangan dominan terletak pada antara muka yang lain.
Tentukan keperluan elektrik
Voltan, kekerapan, jarak penebat, kekuatan dielektrik, keperluan kebocoran, dan keadaan persekitaran hendaklah dinyatakan. Untuk aplikasi RF, pemalar dielektrik dan kehilangan dielektrik pada frekuensi yang dimaksudkan juga harus dipertimbangkan.
Tentukan keperluan mekanikal dan dimensi
Nyatakan ketebalan, panjang, lebar, kerataan, keselarian, geometri lubang, ciri tepi, kekasaran permukaan dan toleransi dimensi. Faktor-faktor ini boleh mempengaruhi kedua-dua kebolehpercayaan pemasangan dan sentuhan terma.
Tentukan keperluan pemprosesan dan permukaan
Jika komponen akan dilogamkan, dipateri, diikat, dipateri atau disepadukan ke dalam pemasangan berbilang lapisan, proses hiliran tersebut hendaklah dimaklumkan sebelum gred seramik dimuktamadkan. Keadaan permukaan dan keserasian metalisasi boleh sama pentingnya dengan sifat bahan pukal.
| Kategori Spesifikasi | Perkara Utama untuk Ditakrifkan | Soalan Kejuruteraan Biasa |
|---|---|---|
| bahan | Gred, ketulenan, ketumpatan, sistem tambahan | Gred bahan manakah yang memenuhi syarat terma dan elektrik yang dimaksudkan? |
| terma | Kekonduksian, suhu operasi, kitaran haba | Di manakah rintangan haba utama dalam pemasangan lengkap? |
| Elektrik | Kerintangan, pemalar dielektrik, kehilangan dielektrik, keperluan pecahan | Apakah prestasi penebat yang diperlukan pada voltan dan kekerapan sebenar? |
| Geometri | Panjang, lebar, ketebalan, lubang, slot, jejari | Bolehkah bentuk dihasilkan secara konsisten tanpa memperkenalkan kepekatan tegasan yang boleh dielakkan? |
| Permukaan | Kekasaran, kerataan, keserasian metalisasi | Bagaimanakah antara muka seramik dengan lapisan seterusnya? |
| Kualiti | Titik pemeriksaan, kaedah ujian, toleransi, dokumentasi | Ciri yang manakah memerlukan pengesahan peringkat pengeluaran? |
Ia juga penting untuk membezakan antara sifat bahan dan spesifikasi komponen siap. Kekonduksian terma mungkin dilaporkan daripada spesimen ujian, manakala bahagian pengeluaran mempunyai dimensi, keadaan permukaan dan sejarah pembuatannya sendiri. Spesifikasi kejuruteraan yang kukuh menghubungkan harta makmal kepada komponen sebenar yang digunakan dalam peranti.
Apa yang perlu disahkan sebelum pengeluaran?
- Gred seramik akhir dan kekonduksian terma sasaran
- Keperluan penebat elektrik dan dielektrik
- Dimensi siap dan kelas toleransi
- Kemasan permukaan, kerataan dan keperluan tepi
- Keadaan logam, cantuman, pematerian atau ikatan
- Suhu operasi dan keadaan kitaran terma
- Kaedah pemeriksaan dan kriteria penerimaan
Spesifikasi yang jelas membolehkan pengeluar seramik dan pasukan reka bentuk membincangkan sasaran kejuruteraan yang sama. Mereka juga memudahkan untuk mengenal pasti sama ada masalah datang daripada pemilihan bahan, geometri, pemprosesan, penyambungan atau reka bentuk terma peringkat sistem.
Untuk aplikasi yang memerlukan pengangkutan haba terkawal dan pengasingan elektrik,Seramik Aluminium Nitridaboleh memberikan gabungan praktikal sifat yang sukar untuk dihasilkan semula dengan bahan satu fungsi konvensional.
Apakah Prinsip Reka Bentuk yang Membantu Memaksimumkan Prestasi?
Reka bentuk seramik yang baik bermula dengan seni bina haba dan elektrik dan bukannya dengan nama bahan. Hasil yang paling boleh dipercayai datang daripada memahami cara haba, arus, beban mekanikal dan perubahan suhu berinteraksi di dalam pemasangan.
Pastikan laluan terma terus
Kurangkan lapisan yang tidak diperlukan antara sumber haba dan sink haba. Setiap antara muka bahan tambahan boleh menambah rintangan sentuhan, kebolehubahan ikatan, atau galangan haba. Ketebalan seramik harus dipilih mengikut penebat dan keperluan mekanikal sambil mengekalkan laluan haba yang cekap.
Elakkan tegasan geometri yang tidak perlu
Seramik kuat dalam mampatan tetapi agak sensitif kepada tegasan tegangan dan peralihan geometri secara tiba-tiba. Sudut bulat, penempatan lubang yang wajar, ketebalan dinding yang sesuai, dan beban pelekap terkawal boleh meningkatkan kebolehpercayaan komponen.
Reka bentuk antara muka, bukan sahaja substrat
Prestasi terma sangat bergantung pada kualiti sentuhan. Seramik kekonduksian tinggi boleh terjejas oleh ikatan yang lemah, lompang, permukaan tidak rata, tekanan yang tidak mencukupi atau lapisan antara muka kekonduksian rendah. Oleh itu, kerataan permukaan dan keadaan cantuman hendaklah dianggap sebagai sebahagian daripada reka bentuk terma.
Rancang untuk berbasikal haba
Komponen yang bertahan dalam satu peristiwa suhu tinggi mungkin masih gagal selepas berbasikal berulang. Ujian kebolehpercayaan harus mencerminkan julat suhu sebenar, kadar pemanasan, kadar penyejukan, masa tinggal dan kekangan mekanikal yang dijangkakan dalam operasi.
Soalan Lazim
Apakah kegunaan aluminium nitrida?
Aluminium nitrida digunakan di mana jurutera memerlukan penebat elektrik bersama dengan pemindahan haba yang cekap. Aplikasi biasa termasuk substrat semikonduktor kuasa, pakej LED, pakej laser dan optoelektronik, komponen peralatan semikonduktor, pemasangan RF dan struktur terma khusus.
Mengapakah aluminium nitrida sesuai untuk elektronik kuasa?
Elektronik kuasa menjana haba pekat sementara juga memerlukan pengasingan elektrik. Aluminium nitrida boleh menyediakan platform penebat konduktif haba, membantu haba bergerak dari peranti aktif ke arah struktur penyejukan tanpa menggunakan substrat konduktif elektrik.
Bagaimanakah pengembangan haba aluminium nitrida dibandingkan dengan silikon?
Pekali pengembangan habanya agak hampir dengan silikon. Keserasian ini boleh mengurangkan ketidakpadanan pengembangan terma dalam pakej semikonduktor berbanding dengan gabungan bahan yang berkembang pada kadar yang jauh berbeza.
Adakah aluminium nitrida secara elektrik konduktif?
Aluminium nitrida padat ialah penebat elektrik dengan kerintangan elektrik yang tinggi. Ini adalah salah satu kelebihan utamanya dalam substrat elektronik di mana haba mesti bergerak dengan cekap manakala litar konduktif kekal terpencil secara elektrik daripada struktur sokongan.
Apakah kekonduksian terma yang boleh dicapai oleh gred aluminium nitrida?
Gred padat biasa boleh berada dalam julat anggaran 140 hingga 230 W/m·K, manakala gred komersial tertentu mungkin berbeza. Kekonduksian terma bergantung pada ketulenan, struktur mikro, ketumpatan, bahan tambahan, keadaan pemprosesan, dan kaedah ujian, jadi spesifikasi khusus gred harus digunakan untuk pengiraan reka bentuk.
Apakah yang boleh mengurangkan kekonduksian terma aluminium nitrida?
Keliangan, kecacatan berkaitan kekotoran, fasa sekunder yang tidak sesuai, dan penyerakan mikrostruktur boleh mengurangkan pengangkutan terma. Kualiti serbuk, kawalan oksigen, keadaan pensinteran, dan ketumpatan adalah faktor pengeluaran yang penting.
Bolehkah bahan dimesin menjadi bentuk tersuai?
ya. Komponen seramik padat boleh diproses menjadi plat tersuai, lubang, slot, tangga dan geometri lain menggunakan kaedah pemesinan khusus yang sesuai. Oleh kerana bahannya keras dan rapuh, keperluan geometri dan toleransi harus dipertimbangkan bersama dengan keupayaan pemesinan.
Apakah yang perlu dinyatakan untuk komponen seramik tersuai?
Spesifikasi lengkap biasanya termasuk gred bahan, kekonduksian terma, keperluan elektrik, dimensi, toleransi, kerataan, kemasan permukaan, lubang atau ciri lain, suhu operasi, keadaan kitaran haba, keperluan pengelogan atau penyambungan, dan kriteria pemeriksaan.
Adakah kekonduksian terma satu-satunya sifat yang penting?
Tidak. Kekonduksian terma mesti dipertimbangkan bersama-sama dengan penebat elektrik, ciri dielektrik, pengembangan haba, kekuatan mekanikal, tingkah laku patah, rintangan kimia, toleransi dimensi, keadaan permukaan, dan keserasian dengan proses pemasangan hiliran.
Ambilan Kejuruteraan Utama
Pemilihan seramik lanjutan menjadi lebih penting apabila ketumpatan kuasa, suhu operasi dan kerumitan pembungkusan meningkat. Cabaran kejuruteraan pusat selalunya bukan sekadar mengeluarkan haba, tetapi mengeluarkan haba sambil mengekalkan pengasingan elektrik dan mengawal tekanan mekanikal.
- Kekonduksian terma yang tinggi boleh memendekkan laluan terma daripada peranti aktif kepada struktur penyejukan.
- Kerintangan elektrik yang tinggi menyokong kuasa terlindung dan struktur elektronik.
- CTE yang hampir dengan silikon boleh membantu menguruskan ketidakpadanan termomekanikal dalam pemasangan semikonduktor.
- Ketulenan, ketumpatan, bahan tambahan, dan struktur mikro sangat mempengaruhi prestasi bahan akhir.
- Kemasan permukaan, kerataan, geometri dan kaedah cantuman boleh menentukan prestasi pemasangan sebenar.
- Ujian khusus aplikasi adalah penting apabila keadaan operasi melibatkan suhu tinggi, kitaran haba yang pantas, voltan tinggi atau persekitaran kimia yang menuntut.
Untuk jurutera yang mereka bentuk substrat terma, bahagian peralatan semikonduktor, pakej elektronik, atau struktur seramik ketepatan,Seramik Aluminium Nitridapatut dinilai apabila kekonduksian terma dan penebat elektrik mesti berfungsi bersama dalam komponen yang sama.
Pemilihan bahan hendaklah sentiasa dimuktamadkan mengikut keadaan operasi sebenar, konfigurasi pemasangan dan data teknikal khusus gred.
Bincangkan Keperluan Komponen Seramik Anda
GREENWAY®menyokong aplikasi seramik termaju yang melibatkan pengurusan haba, penebat elektrik, struktur pemanasan dan komponen elektronik ketepatan. Kongsi lukisan, dimensi, keperluan bahan, keadaan pengendalian dan matlamat aplikasi anda untuk memulakan perbincangan teknikal yang disesuaikan dengan komponen.
hubungi kami
